신규 해중림 조성장치 특허 분석
Function Diagram
기존 해중림 조성장치를 기능분석 Trimming기법을 통하여 문제유발 구성요소를 선정하여 제거하고 새로운 해중림 조성장치를 구성함

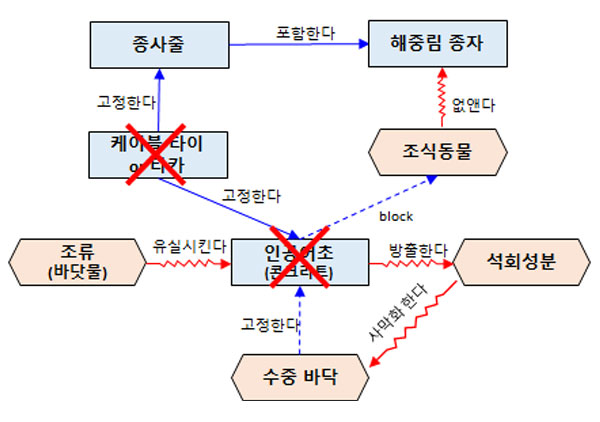

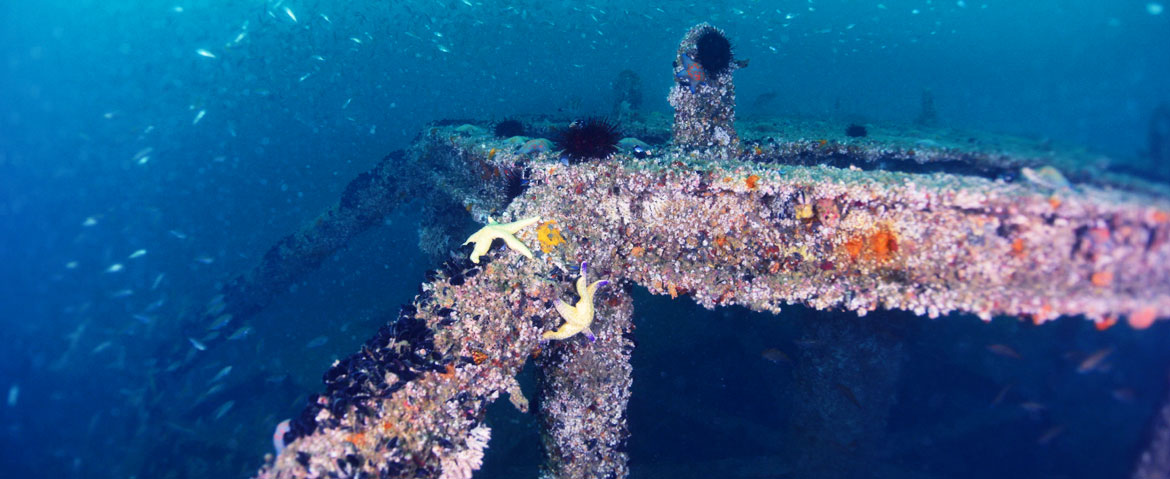

기존 해중림 조성장치
TRIMMING

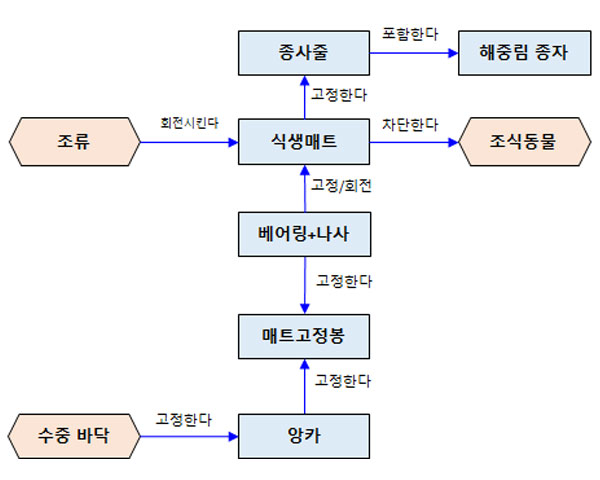

신규 해중림 조성장치
신규 해중림 조성장치 특허
- 해로운 작용을 하는 인공어초 제거 후 매트 고정봉(금속재질)으로 인공어초 대체
작업에 어려움을 주는 케이블 타이 제거 후 종사줄을 고정하기 위한 방안으로 천공된 식생매트(폴리우레탄재질) 활용
식생매트를 매트 고정봉에 고정하기 위해서 베어링 및 나사를 활용함
장치 구성

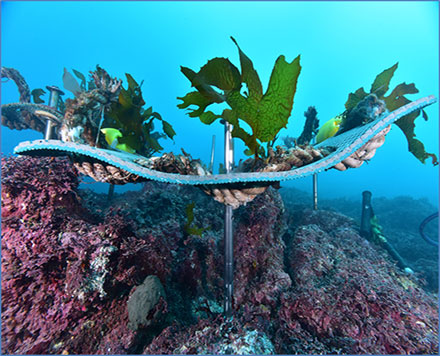

기존 해중림 조성장치
해결하고자 하는 과제

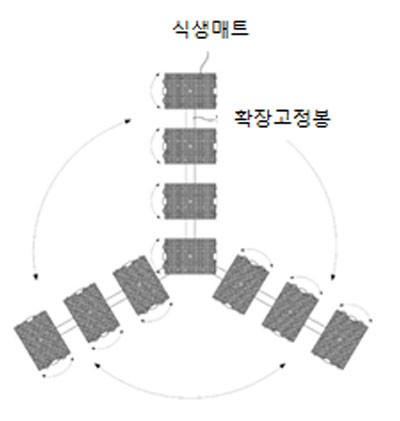

하나의 식생매트가 아닌 다중 식생매트에서 해중림이 형성되는 것
해저면에 식생매트를 설치하는 것이 아닌 식생매트를 상방향으로 적층하여 조식동물(소라, 전복, 성게 등) 로부터 해중림을 보호하는 것
회전하는 본체와 식생매트를 사용하여 바닷물과의 마찰에 의한 영양염류를 더 발생시키는 것
과제의 해결 수단
앙카에 의해 암반에 고정되는 중심고정봉, 중심고정봉에 연결되는 확장 고정봉, 고정봉에 연결되어 식생매트를 적층하는 매트 고정봉
인공어초 및 식생매트가 회전하기 위한 제1, 제2 베어링
중심 고정봉, 측면 고정봉 및 매트 고정봉의 빈 공간에 결착되어 해조류가 자라는 결착부재 제공
식생매트의 종사줄에 결착되어 해중림을 조성하는 해조류를 제공
제1 혹은 제2 베어링에서 전달되는 회전력을 이용하여 전력을 생산하는 발전기를 제공
청구항 1

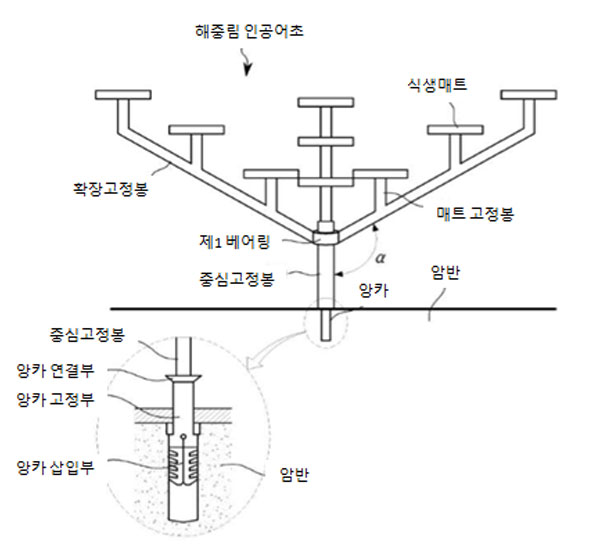

앙카에 의해 암반에 고정되는 중심 고정봉
중심 고정봉에 연결되는 확장 고정봉
확장 고정봉에 연결되어 식생매트가 설치되는 매트 고정봉
청구항 2
중심 고정봉에 회전가능하게 결합되고, 확장 고정봉이 외면에 설치되어 확장 고정봉을 회전시키는 제 1베어링을 더 포함하는 것을 특징으로 하는 적층형 해중림 인공어초
청구항 3

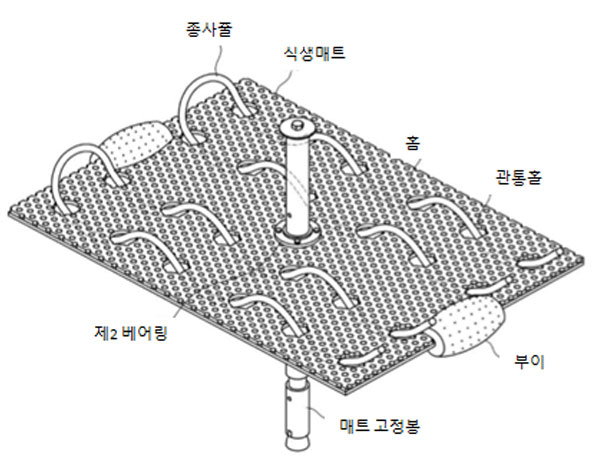

식생매트에서 매트 고정봉이 관통한 중심에 회전가능하게 설치되어 식생매트를 회전시키는 제 2베어링을 포함하는 적층형 해중림 인공어초
청구항 4

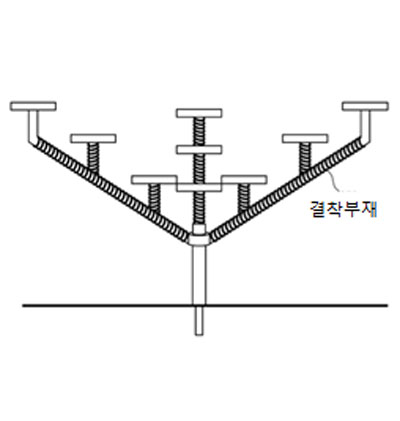

중심 고정봉, 측면 고정봉 및 매트 고정봉의 외면에 결착되어 해조류가 자라는 결착부재를 포함
청구항 5
식생매트의 종사줄에 결착되어 해중림을 조성하는 해조류를 더 포함
청구항 6
확장 고정봉은 중심 고정봉으로부터 일정한 기울기를 가지며 확장 됨
청구항 7
제1 혹은 제 2베어링에서 전달되는 회전력을 이용하여 전력을 생산함
청구항 8
매트 고정봉 위에 추가적으로 연결되는 다수의 매트 고정봉을 더 포함
청구항 9
부이의 내부에는 시비재가 내포되고 다수의 관통공이 형성되어 시비재가 관통공을 통해 방출되는 것을 특징으로 함

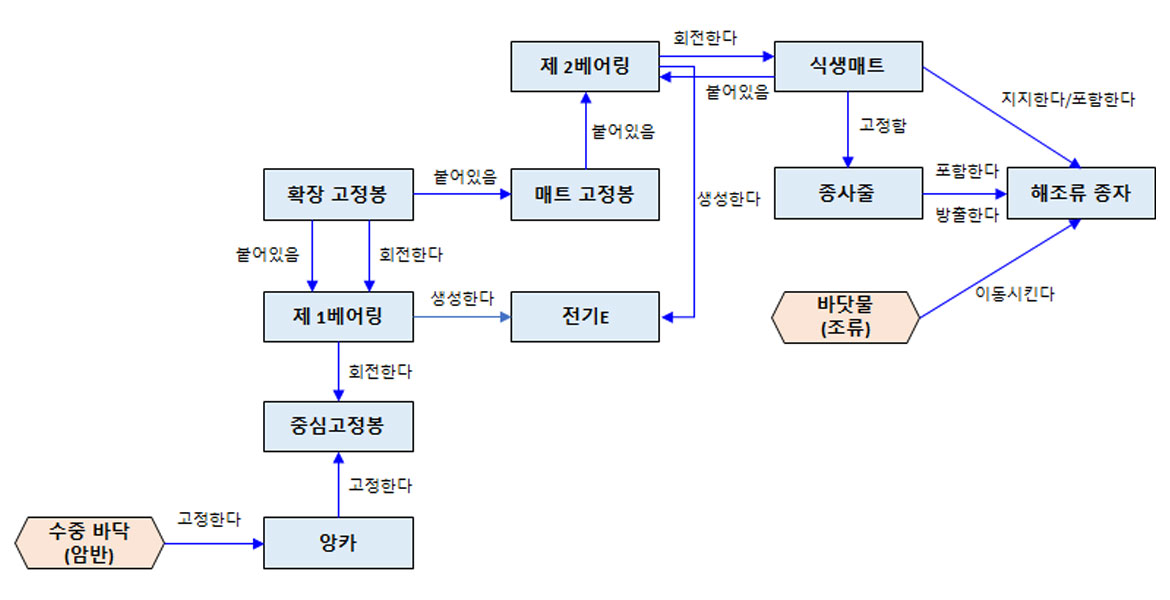

적층형 인공어초 기능분석
1. 앙카
기능 : 중심 고정봉을 수중 암반에 고정 시킴
방법 : 암반에 앙카 삽입부를 침투시킨다.
2. 중심 고정봉
기능 : 베어링과 확장 고정봉을 고정시킴
방법 : 베어링은 볼트 체결, 확장 고정봉은 기계적 체결
3. 제 1베어링
기능 : 확장 고정봉을 회전시키기 위함 (회전구조 형성)
방법 : 기계식 구조물(베어링)
4. 확장고정봉
기능 : 다수의 매트 고정봉을 부착시키기 위함, 제1 베어링을 회전
방법 : 기계식 고정, 조류에 의한 고정봉의 회전
5. 매트 고정봉
기능 : 제 2베어링을 고정시키기 위함
방법 : 기계식 고정, 조류에 의한 고정봉의 회전
